Универсальный кругло- шлифовальный станок

UB 25 - 1000 CNC
Межцентровое расстояние 1000 мм­
Макс. диаметр шлифуемого цилиндра 250 мм ­
Минимальная подача оси X 1 мм
Минимальная подача оси Z 0,005 (0,001) мм
Окружная скорость шлифовального круга 25 - 45 м/с
Макс. вес заготовки между центрами 80 кг
Макс. вес заготовки (вкл. зажимное приспособление) консольно 25 кг
Диаметр шлифовального круга 400 мм
Привод шпинделя шлифовальной бабки 4 кВт
Система ЧПУ Siemens Sinumerik 840D sL или Kavalir K 51-2

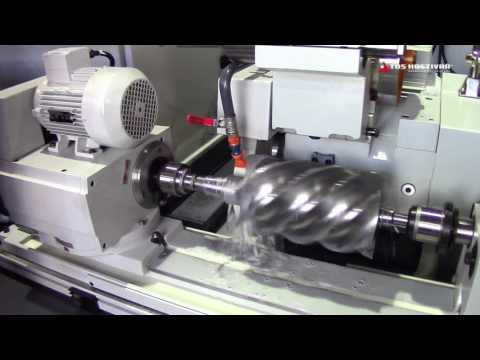

TOS HOSTIVAR - UB 25 - 630 CNC (1)

Обработка видео...

Описание

Проверенные годами прецизионные шлифовальные станки UB 25 - 630 (1000) CNC постоянно совершенствуются и дополняются передовыми системами и новыми функциями.
Шлифовальные станки UB 25 - 630 (1000) CNC используются для шлифования цилиндрических и конических деталей с макс. диаметром до 250 мм и макс. длиной 630 и 1 000 мм, установленных в центрах или консольно зажатых в патроне, станки также имеют возможность внутренней шлифовки*.
Станки UB 25 - 630 (1000) CNC оснащены системами ЧПУ Siemens 840 Sinumerik D sL или Kavalír K51-2, что позволяет вести обработку в постоянном цикле (шлифование множества размеров, шлифовку методом проточки или продольного шлифования, шлифование выпуклых или вогнутых диаметров с автоматической правкой шлифовального круга). Также во время шлифовки станки управляются вручную. Заготовка шлифуется в ценрах, консольно в патроне или устанавливается на магнитную плиту.
Станки используются для прецизионного шлифования отдельных деталей и серийой партии деталей.

  • Компактный UB 25 - 630 (1000) CNC для изготовления малых и средних размеров деталей.
  • Ручное или автоматическое шлифование.
  • Система ЧПУ – Siemens 840 Sinumerik D sL или Kavalír K51-2
  • Наружное и внутреннее шлифование
  • Частичное или полное ограждение зоны обработки с системой удаления воздушно-маслянного тумана.
  • Электродинамическая балансировка шлифовального круга SBS
  • Измерительные, охладительные и электрические системы от ведущих мировых производителей.
  • Гибкая настройка дополнительных компонентов.

Стандартное оснащение

  • Приспособление для правки круга на задней бабке (без алмаза)
  • Защита от разбрызгивания СОЖ
  • Упорные центры (2 шт.)
  • Система подачи СОЖ с баком и фильтром грубой очитстки
  • Электрическая педаль для пневматического управления задней бабкой
  • Съёмник фланца шлифовального круга
  • Приспособление для переноски шлифовального круга
  • Балансировочная оправка и гайка
  • Набор опор для установки станка по уровню
  • Набор ключей
  • Светодиодное освещение согласно степени защиты электрооборудования IP65
  • Техническая документация

Опции

  • Контактный зонд для осевой установки заготовки
  • Приспособление для измерения диаметра заготовки при обработке
  • Автоматическая электродинамическая балансировка шлифовального круга
  • Запасной фланец шлифовального круга
  • Откидное устройство для внутреннего шлифования с приводом и шпинделем для внутреннего шлифования
  • Закрытый люнет
  • Откидное приспособление для правки круга на столе (без алмаза)
  • 3-х кулачковый патрон
  • Магнитная планшайба
  • Открытый люнет
  • Приспособление для боковой и угловой правки шлифовального круга на столе (без алмаза)
  • Приспособление для радиальной правки на столе (без алмаза)
  • Индикатор поворота стола с круговой шкалой
  • Оснащение бака для СОЖ бумажным или магнитным фильтром или их комбинацией
  • Балансировочная стойка шлифовального круга
